1064nm高功率隔离器参数规格：

参数	单位	1064nm高功率隔离器
中心波长 (λc)	nm	1064 or Specify
工作波长带宽	nm	±10
标准峰值隔离度	dB	30~35
最小隔离度 at 23℃	dB	25
Typ. Transmission	-	93%
Min. Transmission	-	90%
最小回波损耗	dB	50
最大偏振相关损耗	dB	0.1
Nominal Output Beam Diameter (1/e^2)	mm	0.5, 1, 5, 8, 10 or Specify
最大输出功率 (CW)	W	5, 10, 20 or Specify
光纤类型		HI 1060 or Specify
工作温度	℃	-5 to +50
储存温度	℃	-20 to +75

1064nm高功率隔离器订购信息：



HPICI-①①-②②-③③-④④-⑤⑤-⑥
①①: Wavelength	③③: Handling Power	⑤⑤: Fiber Jacket on Port 1 & 2
06 - 1064nm	05 - 5W	L - 900um Loose Tube
SS - Specify	10 - 10W	C - 3mm Loose Cable
	20 - 20W	A - 3mm Armoured Cable

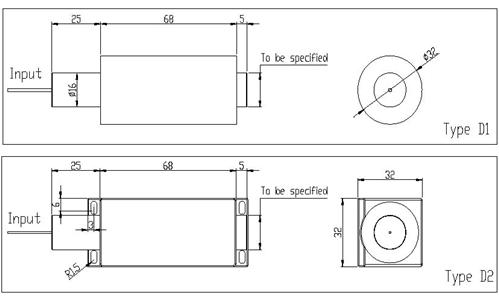

②②: Package Type	SS - Specify	B - 6mm Armoured Cable
D1 - Type D1		S - Specify
D2 - Type D2	④④: Output Beam Diameter
	05 - 0.5mm	⑥: Fiber Length
	10 - 1mm	1.0 - 1.0m
	50 - 5mm	S - Specify
	80 - 8mm
	100 - 10mm
	SS - Specify

1310nm/1480nm/1550nm高功率隔离器参数规格：

参数	单位		1310nm/1480nm/1550nm高功率隔离器
单级/双极		Single Stage		Dual Stage
中心波长	nm		1310, 1480 or 1550
工作波长带宽	nm		±20
标准峰值隔离度	dB	42		58
最小隔离度 at 23℃	dB	28		48
标准插入损耗 at 23℃	dB	0.35		0.4
最大插入损耗 at -5℃-70℃	dB	0.5		0.55
最小回波损耗 (Input/Output)	dB	60 / 55		60 / 55
最大偏振相关损耗Max.PDL at 23℃	dB	0.05		0.05
Max.PMD	ps	0.21		0.05
最大输出功率 (CW)	W		1, 3, 5 or Specify
最大拉伸载荷	N		5
光纤类型			SMF-28e Fiber
工作温度	℃		-5 to +70
储存温度	℃		-40 to +85

1310nm/1480nm/1550nm高功率隔离器订购信息：

HPII-①①-②-③-④-⑤⑤-⑥⑥-⑦
①①: Wavelength	③: Power Level	⑤⑤: Connector Type on Port 1 & 2		⑥⑥: Fiber Jacket on Port 1 & 2
31 - 1310nm	1 - 1W	1 - FC/UPC		B - 250um Bare Fiber
48 - 1480nm	3 - 3W	2 - FC/APC		L - 900um Loose Tube
55 - 1550nm	5 - 5W	3 - SC/UPC		C - 3mm Cable
SS - Specify	S - Specify	4 - SC/APC		S - Specify
	N - None
②: Stage	④: PMD		S - Specify	⑦: Fiber Length
S - Single Stage	1 - 0.05ps Max.			1 - 1.0m
D - Dual Stage	2 - Refer to above Spec.			S - Specify
