应用范围：

·线性网络动力保护系统

·串接网络节点旁路保护系统

·环形网络动力保护系统

·环回旁路保护系统

技术参数

参数	单位	指标
		单模	多模
测试波长	nm	1310±50/1550±50	850±40/1300±40
插入损耗	dB	Type=1.1,Max≤ 1.5	Type=1.1,Max≤ 1.5
回波损耗	dB	≥ 45	≥30
串扰	dB	≥ 55	≥ 35
波长/偏振相关损耗	dB	≤ 0.25/≤ 0.1	≤ 0.25/≤ 0.1
切换时间	ms	＜ 15	＜ 15
光纤类型		SM（9/125um）	MM（62.5/125um 或 50/125um）
光连接器		LC/PC
监控端口		RJ45、RS-232
工作电源	V	AC: 85 ～ 264（50/60Hz）或 DC: 36 ～ 72
功耗	W	＜ 20W
工作温度	℃	-5 ～ 55
存储温度	℃	-20 ～ 75
机箱类型		1U/2U 标准19”机架

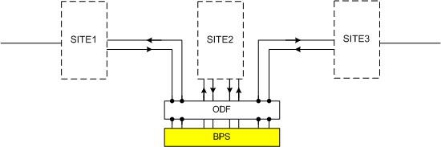

连接拓扑图

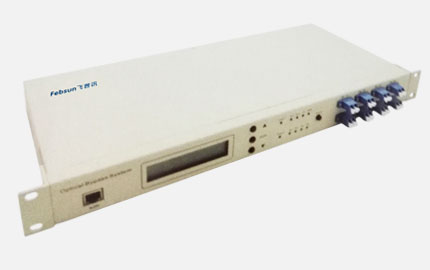

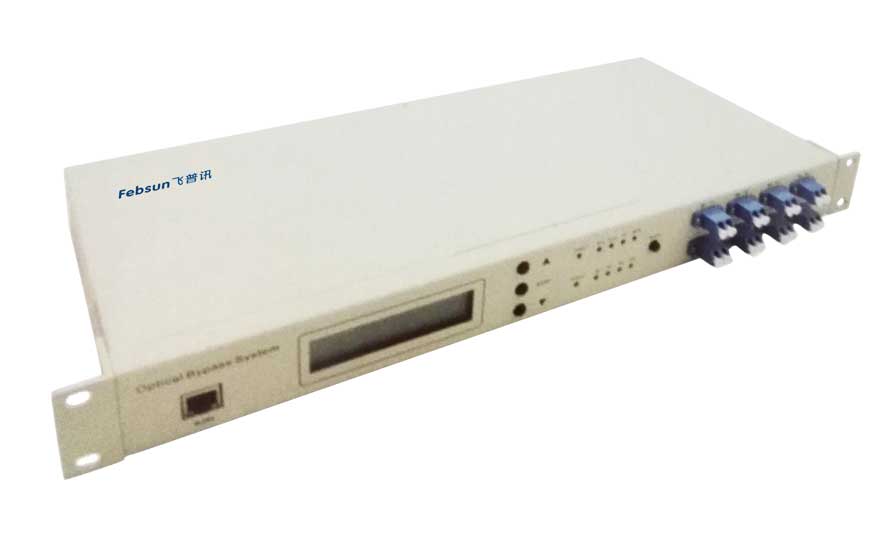

1U/2U 标准19”机架
