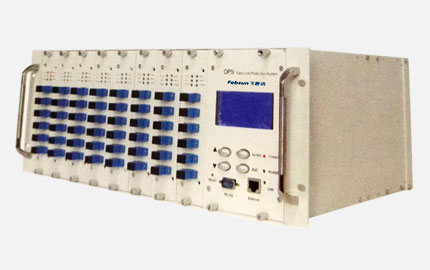

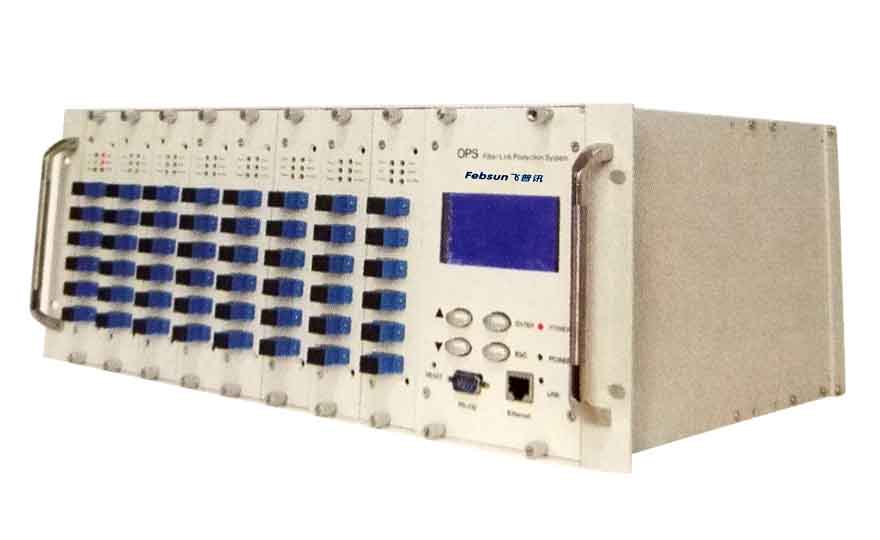

光保护系列光线路保护系统（OLP）

产品特点：

·支持1:1/1+1保护方式

·只对工作路由进行实时监控

·发现故障瞬时切换<35ms不中断通信业务

·可通过网管软件查看和控制

·支持RS-232串口、RJ-45网络接口

·双电源供电并具有掉电保持功能更加安全可靠

·支持配置8个切换模块

·数据透明性

·LCD液晶显示及面板控制

应用范围：

·PDH、SDH系统光线路保护

·DWDM系统光线路保护

·电力通信专网光线路保护

·CATV网络光线路保护

光线路保护系统由光线路保护设备（Optical Line Protection）和操作维护终端组成，可以实现光功率监测、光路自动切换以及网络管理等功能。在光通信网络中，OLP实时监测工作光纤和备用光纤上的光功率，当监测到当前工作光纤上的光功率值低于设定的切换门限时，发出告警提示并自动切换到备用光纤,从而实现对光传输系统线路的保护。OLP可以简单、经济地构成各种通路、干线的保护方案，也可以对各种需要光路切换的网络进行保护，从而组建一个无阻断、高可靠性、安全灵活、抗灾害能力强的光通信网。

光路保护系统组成图：

连接拓扑图

技术参数

性能参数

1:1保护

1+1保护

1-1保护

工作波长            nm

1310±50nm、1550±50nm

监测光功率范围      dBm

＋23～-50

监测精度/分辨率     dB

±0.25/±0.01

回波损耗            dB

≥55

偏振/波长相关损耗   dB

≤0.05/≤0.1

插入损耗            dB

发端<1.2、收端<1.2

发端<4、收端<1.2

<1.2

切换时间            ms

<35

<15

<15

工作寿命            次

>10⁷

工作温度/存储温度   ℃

-5～+60/-20～+75

电    源            V

DC(36-72)V和AC(85-264)V/50~60Hz，双电源供电

掉电状态

保持或切换到备通道

光纤接口

LC/PC、SC/PC(可选)

尺    寸

标准19'机架1U/4U
