SLED宽带光源

   SLED宽带光源是专为光纤传感，光纤陀螺，实验室，高校和研究所等特殊应用领域设计的超宽带光源。其 相对于一般的光源具有输出功率高，覆盖光谱范围宽等特点。其经过独特的电路整合，可以在一个设备内 放置多只SLED达到输出光谱平坦化。独特的ATC和APC电路通过控制SLED的输出保证了输出功率和光谱的稳 定性。通过调节APC，可在一定范围内调节输出功率。

       光谱图，客户需要定做SLED光源，请联系我公司销售人员。

产品应用:

光纤传感器，传感系统

光纤光栅，密集波分，滤波片的测试

光纤测量设备

实验室研究，国防军事研究

产品特性:

台式，模块式，1U机架式可选

高功率输出，高稳定性，高可靠性

超宽带工作带宽，650nm~2100nm可选

在光谱范围内具有极好的平坦度，稳定性

具有多只SLED拼合设计技术

具有高精度的ATC和APC控制电路

产品规格:

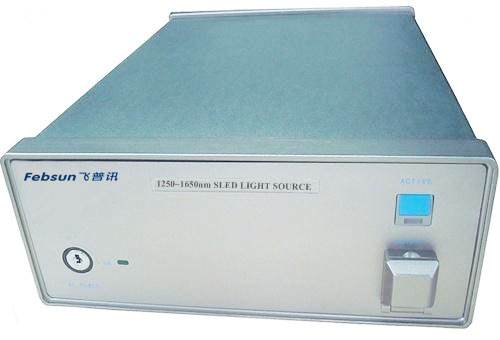

1250~1650nm SLED宽带光源-低偏振

1250~1650nm SLED宽带光源，我公司采用多只SLED拼合设计技术，分低偏振和高偏振两种型号，低偏振消除了SLED特有的强偏振，具有超低偏振性，光源偏振度≤5% 光谱具有极高的稳定性，适用某些特殊的测试应用。

超宽带输出，覆盖450nm，420nm，400nm,370nm，1250~1650nm，1230～1650nm，1260～1630nm，可以为客户定做波长范围内的宽带光源产品。



参数	SLED
中心波长 (nm)	1250~1650或 1230~1650或1260~1630
光谱带宽 (nm)	400
输出功率 (dB)	≥7
光谱密度(dB/nm)	≥-30
纹波 (dB)	≤0.2
输出功率短期稳定性	≤±0.01dB/15 min
输出功率长期稳定性	≤±0.03dB/8 hour
光谱稳定性 (dBm/nm)	≤±0.05(5 min)
偏振度	≤ 5%
工作模式	CW
尾纤	Single mode SMF-28
输出连接头	FC/PC, FC/UPC or FC/APC
工作温度	0℃ ~ 40℃
存储温度	-20℃ ~ 70℃
电源，功率	110/220V AC±10%, 50Hz, 20W
尺寸大小(L×W×H)(mm)	90x70x19 或320×220×90

SLED宽带光源（650,750,800,820,830,840,850nm）



光源类型 参数	650SLED	750SLED	800 SLED	820 SLED	830 SLED	840 SLED	850SLED
辐射源	SLED
中心波长 (nm)	650±20	750±20	800±20	820±20	830±20	840±20	850±20
-3dB 光谱带宽 (nm)	≥8	≥20	≥25	≥40	≥30	≥50	≥40
输出功率	≥500uW	≥800uW	≥4mW	≥5mW	≥500uW	≥2或5mW	≥800uW
光谱密度稳定性	≤±0.05dB/15 min			≤±0.08dB/ 15 min	≤±0.05dB/15 min
短期稳定性	≤±0.02dB /15 min	≤±0.01dB/15 min
长期稳定性	≤±0.05dB/8 hour	≤±0.03dB/8 hour
工作模式	CW, internal modulate, external modulate
内部调制 (digital)	Square wave at  1MHZ occupancy 50±10%
外部调制	Digital, analog (DC to 1MHz，TTL level)，BNC connecters
尾纤类型	Single mode SMF-28
输出接口	FC/PC, FC/UPC or FC/APC
最佳工作温度	0℃ ~ 40℃
储存温度	-20℃ ~ 70℃
电源输出	AC110/220V±10%, 50Hz, 20W
尺寸(L×W×H)	900mm×700mm×20mm  或  220mm×282mm×88mm 特殊尺寸可以定做

SLED宽带光源(980,1050,1310,1480,1550,1620nm)



光源类型 参数	980SLED	1050SLED	1310 SLED	1480 SLED	1550 SLED	1620 SLED
辐射源	SLED
中心波长 (nm)	980±20	1050±10	1310±20	1480±20	1550±20	1620±20
-3dB 光谱带宽 (nm)	≥40	, ≥60	≥35	≥40	≥50	≥50
输出功率	≥500uW	≥5,10,20mW	1~50 mW	1~30 mW	1~50 mW	1~20
纹波	≤0.2dB
光谱密度稳定性	≤±0.05dB/15 min
短期稳定性	≤±0.01dB/15 min
长期稳定性	≤±0.03dB/8 hour
工作模式	CW, internal modulate, external modulate
内部调制 (digital)	Square wave at  1MHZ occupancy 50±10%
外部调制	Digital, analog (DC to 1MHz，TTL level)，BNC connecters
尾纤类型	Single mode SMF-28 等
输出接口	FC/PC, FC/UPC or FC/APC
最佳工作温度	0℃ ~ 40℃
储存温度	-20℃ ~ 70℃
电源输出	AC110/220V±10%, 50Hz, 20W
尺寸(L×W×H)	900mm×700mm×20mm  或  220mm×282mm×88mm 特殊尺寸可以定做

SLED宽带光源(800~1100nm,1220~1700nm)



光源类型 参数	800~1100nmSLED	1220~1700nm SLED
辐射源	SLED
中心波长 (nm)	860nm±60	1220~1700nm
光谱带宽 (nm)	210nm	-10dB带宽：480nm
输出功率	0.6mW	≥7 dB
输出光功率谱密度（dBm/nm）	≥-30或-40	≥-30
光谱密度稳定性	≤±0.02dB/15 min
短期稳定性	≤±0.01dB/5 min	≤±0.05dB/15 min
长期稳定性	≤±0.03dB/8 hour	≤±0.1dB/8 hour
工作模式	CW, internal modulate, external modulate
内部调制 (digital)	Square wave at  1MHZ occupancy 50±10%
外部调制	Digital, analog (DC to 1MHz，TTL level)，BNC connecters
尾纤类型	Single mode SMF-28 等
输出接口	FC/PC, FC/UPC or FC/APC
最佳工作温度	0℃ ~ 40℃
储存温度	-20℃ ~ 70℃
电源输出	AC110/220V±10%, 50Hz, 20W
尺寸(L×W×H)	900mm×700mm×20mm  或  220mm×282mm×88mm 特殊尺寸可以定做

订购参数:



SLED	类型	工作波长	输出功率	连接头
	M=模块 D=台式 U=机架式（1U 4U) 可以为客户订做	1250~1650nm, 1230～1650nm, 1260～1630nm, 800~1100nm, 1220~1700nm, 650nm,750nm,800nm, 820nm,830nm,840nm,850nm, 980nm,1050nm,1310nm, 1480nm,1550nm,1620nm, 特殊波长，请联系我公司销售人员 etc	1~100mW任选	FC/UPC     FC/APC etc
